DYNACUT Minimalmengenschmierung MVE

senkt Kosten

spart Schmierstoff

verbessert die Qualität

erhöht Werkzeugstandzeiten

besonders für Graviermaschinen geeignet

Bei unserem DYNACUT Schmiersystem MVE  handelt es sich um ein Standardsystem das ebenfalls nach dem Venturi-Prinzip arbeitet, d.h. zugeführte Druckluft zerstäubt in der Düse dünnflüssiges Schmiermittel zu Kühlnebel. Die Druckluft- und die Kühlmittelmenge kann feinfühlig mit Nadelventilen der jeweiligen Anforderung angepasst werden. Das System arbeitet ab einem Luftdruck von 3 Bar. Bei höherem Druck bis 6 Bar wird das Kühlmittel entsprechend feiner zerstäubt.

Das Einschalten der Schmiermittel- und Druckluftzufuhr erfolgt bei diesem System elektrisch über Magnetventile. Somit kann dieses System automatisiert werden, d.h. über eine CNC Steuerung ein- und ausgeschaltet werden.

Das System ist komplett betriebsbereit montiert und besteht aus:

1. Kühlmittelbehälter mit einem Inhalt von ca. 1,6 Liter.

2. ca. 3 Meter Verbindungsschlauch zwischen Behälter und Sprühkopf.

3. Sprühkopf mit Nadelventile und flexibel justierbarer Düse.

4. Ansaugfilter im Kühlmittelbehälter.

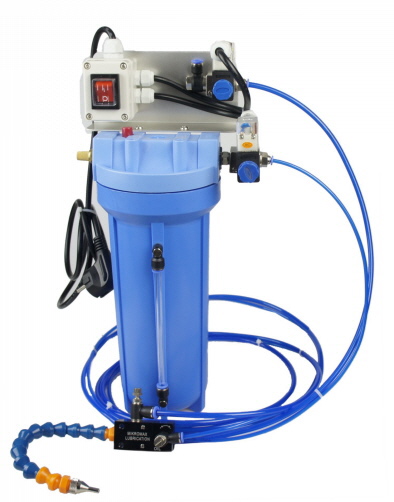

Schmiersystem MVE komplett








Nebeldüse in Aktion
